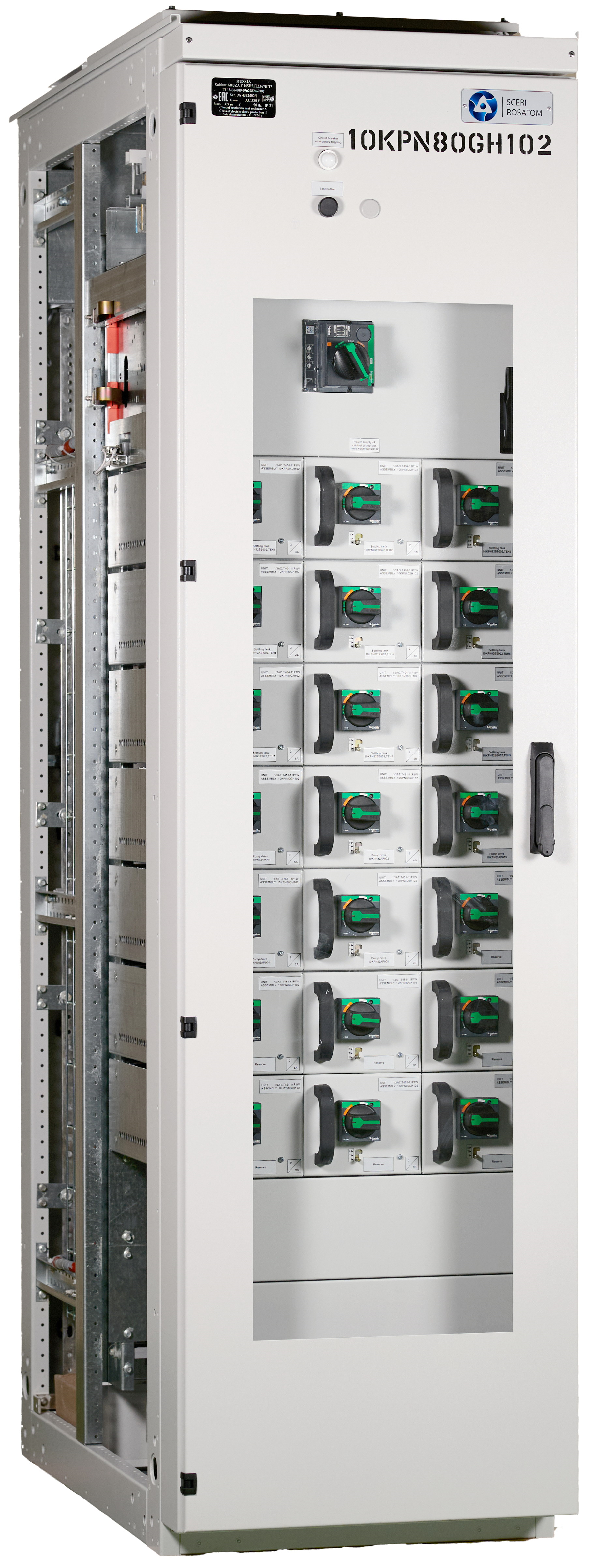

НКУ 0,4(0,66) кВ серии КРУЗА П

Просмотреть презентацию КРУЗА ППрезентация
Просмотреть КРУЗА ПКаталог
Просмотреть сертификатыСертификат
НКУ 0,4(0,66) кВ серии КРУЗА П КРУЗА П могут применяться:
  • в системе собственных нужд всех типов электростанций;
  • для комплектования подстанций электрических сетей;
  • в системах электроснабжения и автоматики промышленных предприятий и гражданских зданий;
  • для комплектования перекачивающих станций газопроводов, нефтепроводов, коммунальной инфраструктуры.

КРУЗА П могут быть оснащены микропроцессорной системой контроля

Технические характеристики
Наименование параметраЗначение / тип шкафа
Системы ввода и распределения эл. энергии
(PCC)		Системы управления исполнительными механизмами
(MCC)
Электрические характеристики
Номинальное напряжение(Ue), В220, 380 (до 660)
Номинальное напряжение вспомогательных цепей-24, -220, ≈220(*)
Номинальное напряжение изоляции(Ui), В450/690
Максимальное значение номинального тока(In), А:
горизонтальных сборных шин
вертикальных распределительных шин
2500 (6300*)
1600 (3200*)
2500 (3200*)
1600
Максимальное значение ожидаемого тока короткого замыкания(Icp), кА25, 42 (85*)
Максимальное значение ударного тока короткого замыкания(Ipk), кА52.5, 88 (176*)
Номинальная частота переменного тока, Гц50, 60
Конструктивные характеристики
Количество выдвижных блоков или автоматов в шкафу до 7 100A <In<250А
до 5 250A <In<630А		 до 33 In < 35A
до 22 16A <In< 100А
до 5 In < 630А
до 11 40A <In <250А
Размеры, мм:
Высота2200
Ширина400-600600-1000-1200
Глубина600-1200
КаркасСборный, из перфорированного оцинкованного стального профиля
Покрытие металлоконструкции шкафа(цвет) Полиэфирная порошковая краска (RAL 7035)
Внутренне покрытие металлоконструкции блоков Цинковое или цинк - кобальтовое гальваническое покрытие
Степень защиты внешней оболочки шкафаIP41, IP54
Степень защиты, обеспечиваемая внутренними перегородками и ограждениями IP20
Вид разделения функциональных отсеков и блоков2а–2б–3а–3б–4а–4б3б-4а–4б
Климатическое исполнение УХЛ или Т, категория 3
Сейсмостойкость 9 баллов (при высоте установки до 20м.)
Срок службы, лет60
Средняя наработка на отказ, часов250000
* - при заказе требуется дополнительная консультация с изготовителем


Для заказа НКУ серии КРУЗА П необходимо предоставить опросный лист, заполненный в соответствии с руководящими документами по проектированию (см. Каталог).

Документы по проектированию предоставляются по официальному запросу.
