Микропроцессорные системы контроля (МСК) в комплектных распределительных
устройствах КРУЗА П и щитах постоянного тока
 |
С целью сокращения затрат на создание единой автоматизированной системы управления энергообъектов,
повышения уровня заводской готовности поставляемого оборудования в части
интеграции его в АСУ ТП объекта АО «Прогресс» по требованию Заказчика может
опционально к изделиям комплектовать микропроцессорную систему контроля
управления и мониторинга электрических щитов.
Микропроцессорная система контроля (МСК) представляет собой совокупность
программно-технических средств связанных по полевой цифровой сети с щитовыми
приборами, коммутационными аппаратами, прочими устройствами позволяющими
осуществлять обмен данными по цифровым каналам.
Особенностью данной системы является обеспечение возможности создавать
универсальные масштабируемые решения для управления и мониторинга в щитах постоянного тока и комплектных распределительных устройствах 0,4кВ.
|
Для построения полевой цифровой сети могут использоваться различные цифровые
интерфейсы и протоколы, такие как традиционная витая пара RS-485 с универсальным
протоколом Modbus RTU или протоколом телемеханики МЭК 60870-101, Ethernet
с универсальным протоколом Modbus TCP или протоколом телемеханики МЭК 60870-104,
или протоколом “цифровой подстанции” МЭК 61850.
В составе МСК реализована возможность записи и архивирования электрических
параметров и различных событий - коммутации, аварии, предупреждения. Запись
осуществляется на съемный носитель SD-карту циклично, что позволяет хранить
до 500 событий с меткой времени, произошедших в течении отчетного периода
времени. По требованию Заказчика количество событий записанных на съемный
носитель может быть увеличено.

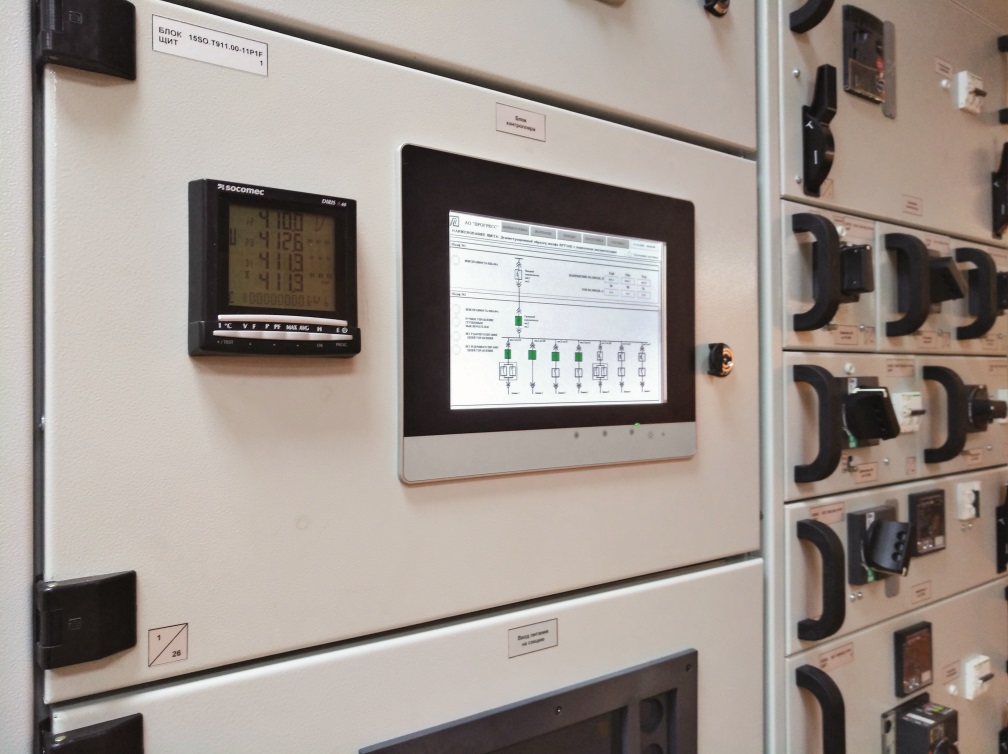

Благодаря наличию в составе МСК графической панели дежурный персонал имеет
возможность в режиме реального времени отслеживать непосредственно состояние
коммутационных аппаратов, положение выкатных элементов (аппаратов в выкатном
исполнении, выдвижных блоков), управлять непосредственно по месту (при
проектном решении) исполнительными механизмами, отслеживать электрические
параметры на вводах и линиях (токи, напряжения, частота и т.д.), а также
позволять просматривать журнал событий, журнал тревог, тренды измерений и
архив событий.
Журнал событий отображает регистрируемые системой события, а именно изменение
состояния коммутационного оборудования щита, изменения контролируемых
электрических параметров, выход аналоговых сигналов за пределы нормального
режима (по пороговым уставкам), а также предупредительные и аварийные сигналы,
дату и время их появления и квитирования. Журнал событий позволяет просматривать
архив событий, экспортировать данные (Excel) и фильтровать события по различным
признакам.
Тренды измерений отображают показания приборов в реальном времени на экране
графической панели, при желании дежурного персонала архив измерений может быть
выгружен на съемный носитель и просмотрен на персональном компьютере с
использованием специализированного ПО.

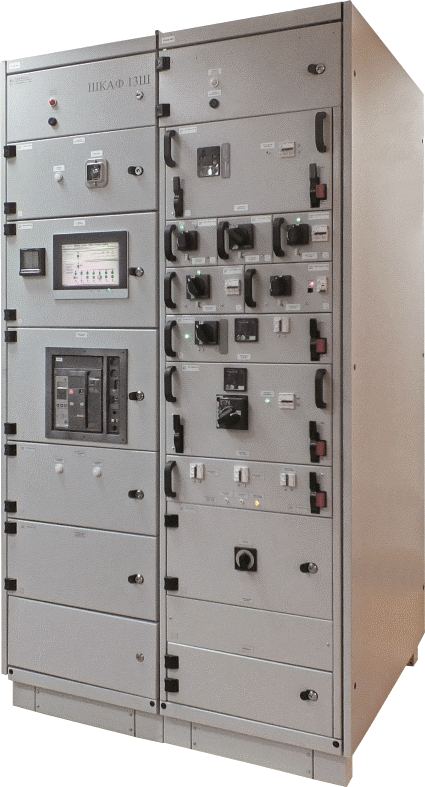

Реализация системы МСК в низковольтных комплектных
устройствах типа КРУЗА П
|
В составе серийно выпускаемых изделий низковольтных комплектных устройствах
КРУЗА П МСК выполняет:
- определение изменения состояния коммутационно-защитных аппаратов
в главной и вспомогательных цепях щита;
- определение отклонения от нормы контролируемых параметров (напряжения
на шинах, токи на вводах и т.д.);
- формирование сигнала внутренней неисправности системы «Неисправность МСК»
и обобщенного аварийного сигнала «Вызов к щиту»;
- регистрацию с циклической записью не менее 500 событий, информация о которых
может быть снята в виде протокола на переносной персональный компьютер, либо
предусмотрено отображение журнала событий на панели визуализации;
- передачу на верхний уровень автоматизированной системы управления объектом
информации о состоянии коммутационных аппаратов главной цепи, текущих значений
контролируемых параметров и аварийных событий по протоколам МЭК 61850, МЭК 60870, Modbus TCP/RTU или другому, согласованному с Заказчиком;
- управление вводными и секционным выключателями с использованием логики АВР.
Графическая панель с центральным контроллером и коммуникационным
оборудованием размещена в отдельном отсеке одного из вводных или секционного
шкафов, модули расширения внутренней шины с модулями ввода/вывода дискретных
или аналоговых сигналов располагаются в отсеках общих шинок каждого шкафа,
и не занимают полезного пространства функционального отсека шкафов отходящих
линий.
Система МСК для НКУ КРУЗА П состоит из следующих составных элементов
(см. структурную схему МСК для НКУ КРУЗА П):
- котроллера с модулями ввода/вывода дискретных и аналоговых сигналов;
- графической панели визуализации состояния щита НКУ КРУЗА П;
- дополнительных модулей расширения внутренней шины с модулями
ввода/вывода дискретных и аналоговых сигналов;
- многофункциональных измерительных анализаторов с цифровыми портами
(присутствующие на вводных шкафах и на линиях в шкафах отходящих линий по
проектному решению);
- сетевых промышленных коммутаторов.
|
|
Структурная схема МСК для НКУ КРУЗА П |
|
Реализация системы МСК в щитах постоянного тока CDCP
|
В составе серийно выпускаемых щитов постоянного тока CDCP МСК выполняет:
- определение изменения состояния коммутационно-защитных аппаратов
в главной и вспомогательной цепях щита;
- определение отклонения от нормы контролируемых параметров (напряжения
на шинах ЩПТ, токи на ЗВУ, токи заряда/разряда АБ и т.д.);
- формирование обобщенных аварийных сигналов «Неисправность ЩПТ»
и «Внутренняя неисправность ЩПТ»;
- регистрацию с циклической записью не менее 500 событий, информация
о которых может быть снята в виде протокола на переносной персональный
компьютер, либо предусмотрено отображение журнала событий на панели
визуализации;
- передачу на верхний уровень автоматизированной системы управления
объектом информации о состоянии коммутационных аппаратов главной цепи,
текущих значений контролируемых параметров и аварийных событий по
протоколам МЭК 61850, МЭК 60870, Modbus TCP/RTU или другому,
согласованному с Заказчиком.
Система МСК для ЩПТ CDCP состоит из следующих составных элементов
(см. структурную схему МСК для ЩПТ CDCP):
- котроллера с модулями ввода/вывода дискретных и аналоговых сигналов;
- модулей ввода/вывода дискретных и аналоговых сигналов;
- графической панели визуализации состояния щита ЩПТ;
- щитовых приборов с цифровым интерфейсом;
- сетевых промышленных коммутаторов.
|
|

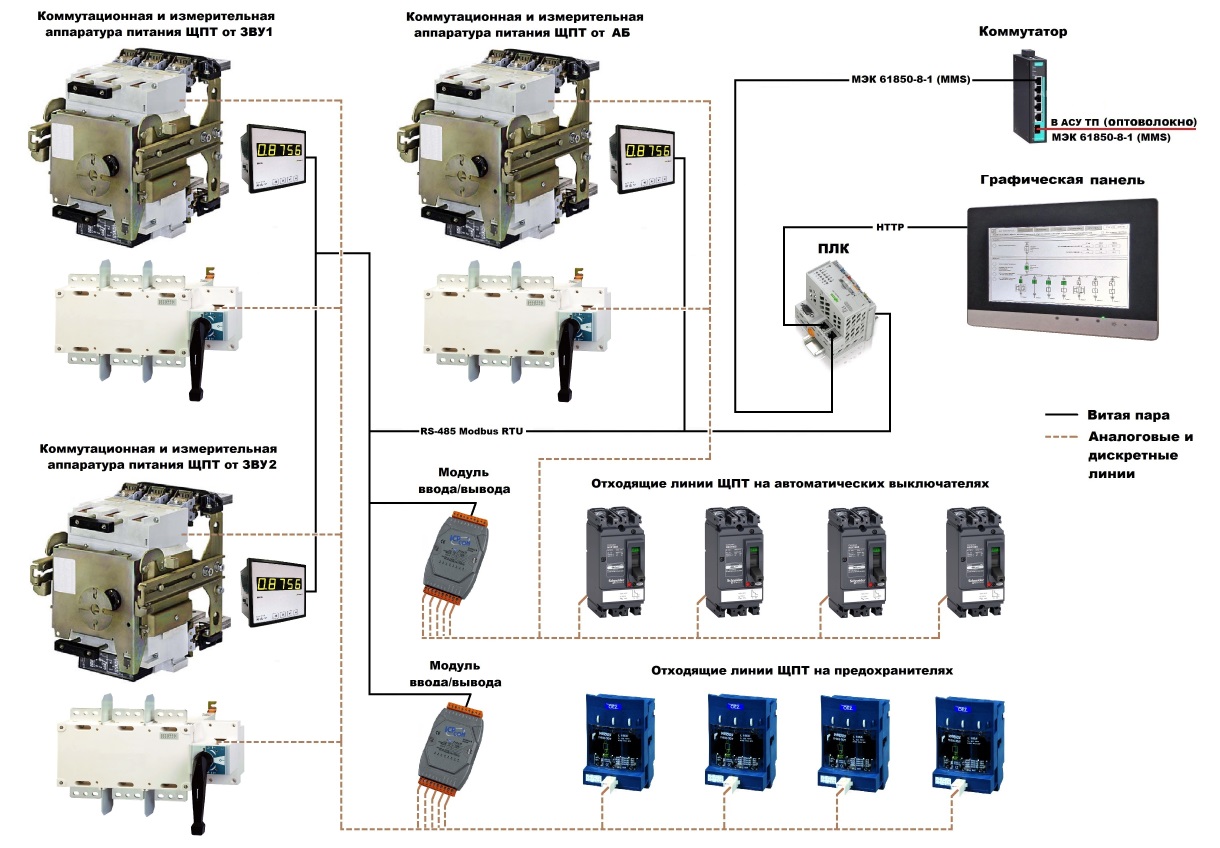

Структурная схема МСК для ЩПТ CDCP |
|
